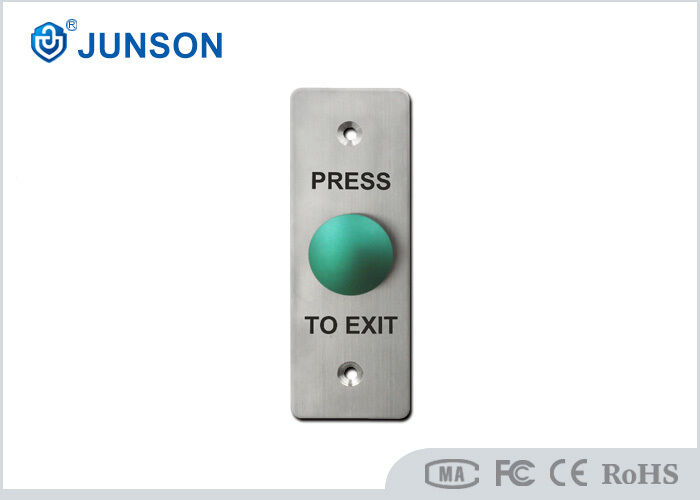

• 준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트

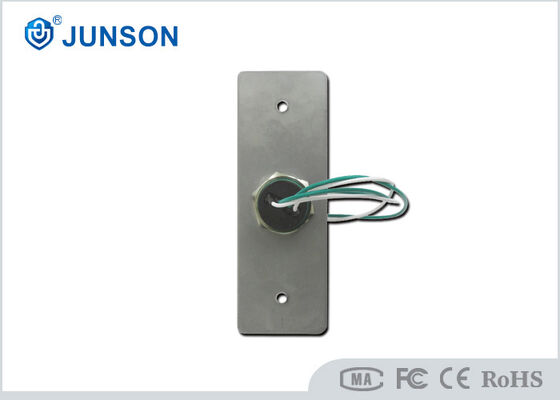

  • 준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트

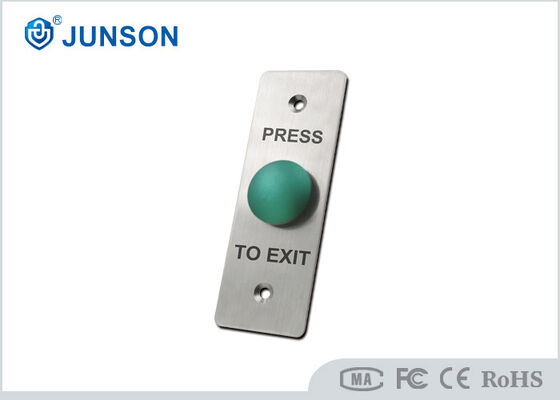

  • 준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트

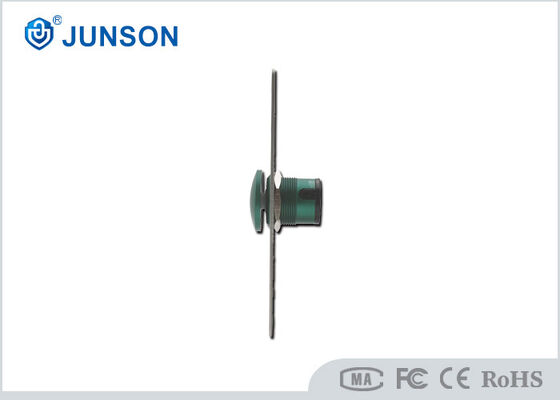

  • 준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트
준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트

준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트

제품 상세 정보:

원래 장소: 중국 광둥
브랜드 이름: JUNSON
인증: CE, RoHS, FCC
모델 번호: JS-DM403

결제 및 배송 조건:

최소 주문 수량: 50개
가격: USD 3.8-7.2 / Piece
포장 세부 사항: 고정 나사가 포함된 PE 백당 1개, 수출용 상자 51 x 24 x 47 cm당 100개
배달 시간: 2-7 지불이 받아들인지 며칠 후에 일합니다
지불 조건: T/T, 페이팔, 웨스턴 유니온 사전에
공급 능력: 달 당 20000 조각
최고의 가격 접촉

상세 정보

제품명: 와이드 플레이트 돔 출구 버튼 모델: JS-DM403
페이스플레이트 크기: 115.0x40.0mm 나사 피치: 83.0mm
돔 직경: 22.0mm 투사: 28.0mm
후면 하우징: 25.0x70.0mm 재료: 2.0mm 스테인리스 강판, 니켈 도금 구리 돔
마무리 손질: 분사기 닦았 전설: 녹색 실크 인쇄, 맞춤 색상 가능
전압: 12V DC 연락하다: 아니오 / NC / COM
기계적 수명: 500000 번 작동 온도: -10~55섭씨
무게: 0.15kg 애플리케이션: 좁은 알루미늄, 속이 빈 금속 및 목재 도어 프레임
강조하다:

돔 비상구 푸시 버튼

,

스테인리스 스틸 출구 푸시 버튼 12V

,

와이드 플레이트 출구 푸시 버튼 NO NC

제품 설명

JUNSON JS-DM403 돔형 퇴실 버튼, 115 x 40mm 플레이트

상업용 도어에 적합한 넓은 플레이트형 퇴실 버튼으로, 로우 프로파일 디자인을 유지하면서도 넓은 푸시 타겟을 제공합니다. JS-DM403은 115.0 x 40.0mm 스테인리스 스틸 페이스플레이트, 직선형 레트로핏 정렬을 위한 83.0mm 나사 간격, 그리고 어두운 복도에서도 명확하게 보이는 22.0mm 돔형 액추에이터를 사용합니다.

주요 데이터 한눈에 보기

모델 코드 JS-DM403
기능 돔형 액추에이터가 있는 순간식 퇴실 푸시 버튼
페이스플레이트 115.0 x 40.0mm
나사 구멍 간격 중심 간 83.0mm
돔 직경 22.0mm
전체 돌출부 28.0mm
후면 하우징 부분 25.0 x 70.0mm
플레이트 재질 스테인리스 스틸, 2.0mm, 샌드블라스트 브러시드
액추에이터 재질 구리 본체, 니켈 도금
표시 녹색 실크 인쇄 퇴실 표시
정격 전압 12V DC
출력 NO / NC / COM 건식 접점
압력 등급 500,000회
작동 온도 -10°C ~ 55°C
습도 범위 0-95% RH 비응축성
단위 중량 0.15kg
카톤 포장 100개, 51 x 24 x 47cm

넓은 플레이트가 도움이 되는 이유

  • 더 큰 타겟, 동일한 풋프린트 스타일: 40mm 높이는 푸시 면을 넓혀 휠체어 사용자, 장갑 낀 손, 트롤리 통행이 한 번에 버튼을 누를 수 있도록 합니다.
  • 레트로핏 친화적인 드릴링: 83.0mm 나사 간격은 일반적인 좁은 프레임 고정 패턴과 일치하므로 기존 구멍을 재사용할 수 있습니다.
  • 돔형 22mm 액추에이터: 돌출된 프로파일은 옷에 걸리는 완전한 버섯 모양 헤드 없이 촉각 피드백을 제공합니다.
  • 두 회로 모두에 대한 단일 SKU: NO / NC / COM 단자는 동일한 상자에서 페일-세이프 및 페일-시큐어 배선을 지원합니다.
  • 내마모성 면: 2mm 샌드블라스트 스테인리스 스틸은 일상적인 세척제로도 균일한 결을 유지합니다.
  • 표준 녹색 표시: 프로젝트에 따라 다른 표시 색상 및 개인 상표 인쇄가 가능합니다.

준손 JS-DM403 돔 비상구 푸시 버튼 스테인리스 스틸 12V DC NO NC 115x40mm 와이드 플레이트

설치 참고 사항

  1. 프레임에 83.0mm 구멍 중심을 표시하고 플레이트 도면에 따라 드릴링합니다.
  2. 플레이트를 고정하기 전에 3심 케이블을 후면 하우징 개구부를 통해 라우팅합니다.
  3. COM을 공통, NC를 잠금 공급 루프에, NO를 컨트롤러 RTE 입력에 연결합니다.
  4. 고정 나사를 균일하게 토크 조절합니다. 샌드블라스트 표면은 개스킷 틈 없이 평평하게 앉아야 합니다.

자주 묻는 질문

Q1. JS-DM403은 래칭 스위치입니까, 아니면 순간 스위치입니까?
A1. 순간 스위치입니다. 접점은 돔이 눌려 있는 동안에만 닫히므로 표준 퇴실 로직에 적합하며 문이 잠기지 않은 상태로 방치되는 것을 방지합니다.

Q2. 버튼 두 개로 문 하나를 제어할 수 있습니까?
A2. 예. 두 장치를 NO 회로에 병렬로 연결합니다. 총 케이블 길이는 100m 미만으로 유지하고 0.5-1.0mm² 도체를 사용합니다.

Q3. 28mm 돌출부가 문 열림에 간섭합니까?
A3. 플레이트를 문짝 가장자리가 아닌 프레임 면에 평평하게 장착하여 28mm 본체가 프레임 리베이트 내부에 위치하고 문 이동을 방해하지 않도록 합니다.

Q4. 접점은 어떤 전류를 처리할 수 있습니까?
A4. 건식 접점은 신호용입니다. 3A 이상의 자기 잠금 장치의 경우 잠금 공급 장치를 직접 스위칭하는 대신 릴레이를 스위칭하십시오.

Q5. 플레이트를 어떤 표면에 고정할 수 있습니까?
A5. 알루미늄, 속이 빈 금속, 목재 및 스테인리스 스틸 프레임. 콘크리트 또는 유리에는 별도로 견적되는 어댑터 플레이트 또는 표면 백 박스가 필요합니다.

Q6. 배송 및 보증 조건은 어떻게 됩니까?
A6. 재고 단위는 50개부터 2~7영업일 이내에 출고됩니다. 인쇄 또는 색상 변경된 표시는 200개부터 약 10~15영업일이 소요됩니다. 3년 제조 보증이 적용됩니다.

회사 소개

JUNSON은 자기 잠금 장치, 전기 스트라이크, 전기 볼트, 퇴실 버튼, 도어 홀더 및 캐비닛 잠금 장치를 포함하는 액세스 제어 설치용 전기 잠금 하드웨어를 제조합니다. 생산은 스테인리스 스틸 스탬핑, 표면 샌드블라스팅, 코일 와인딩 및 카톤 포장 전 모든 장치에 대한 전체 기능 검사를 결합합니다. 유통업체, 통합업체 및 OEM 브랜드는 도면 수준의 맞춤화, 혼합 컨테이너 통합 및 일관된 반복 생산을 위해 당사를 신뢰합니다.

서비스 및 보증

단위는 포장 전에 압력 테스트 및 접점 검사를 거칩니다. 3년 보증은 검증된 제조 결함에 적용됩니다. 잘못된 배선, 명시된 습도 범위를 벗어난 물 유입 또는 기계적 남용으로 인한 고장은 보증 대상에서 제외되며 별도 견적에 따라 수리됩니다.

동일 범위에서 다음 제품도 이용 가능합니다: 자기 도어 잠금 장치, 전기 데드볼트 잠금 장치, 전기 스트라이크, 전기 볼트 잠금 장치, 전자 잠금 장치 및 액세스 제어 액세서리.
